Цельнолитые шины вилочного погрузчика — что это и почему без них склад не живёт

На любом нормальном складе в какой-то момент ставится один и тот же вопрос: пневматика или цельнолитая. Ответ у нас в «Сиджи» обычно звучит одинаково. Если машина катается по бетону между стеллажами — цельнолитая, без вариантов. Потому что цельнолитая шина вилочного погрузчика — это инструмент, который закрывает главную боль интенсивной работы: прокол. А прокол на складе в пик отгрузки — это не «неудобство», это встала смена, и начальник логистики уже звонит.

Но разбираться с цельнолитыми шинами нужно глубже, чем «ну, они дольше служат». Под одним словом «суперэластик» — два принципиально разных типа конструкции, четыре сегмента по качеству, три варианта монтажа и десяток подводных камней, о которых продавцы рассказывать не любят. Эта статья — попытка собрать в одном месте всё, что за 15 лет работы в шиномонтаже спецтехники мы проговорили с клиентами по сто раз. Распечатывайте, передавайте снабженцу.

Как устроена цельнолитая шина изнутри: три слоя, которые решают всё

Визуально цельнолитая шина выглядит как монолитная резина. На деле это не так. Современный суперэластик — это трёхслойная конструкция, и понимание её устройства сразу снимает половину вопросов про ресурс и цену.

Базовый слой (base). Самый жёсткий, в него вплетены стальные бортовые кольца — те самые bead wires, которые обеспечивают посадку на обод и держат шину от проскальзывания по диску. Без хорошего базового слоя шина будет «ползти» по ободу при старте с грузом, и диск начнёт разбиваться за пару месяцев.

Амортизирующий слой (cushion). Средний, мягкий. У хороших производителей — с технологическими отверстиями-«сотами», которые работают как встроенный демпфер. Именно этот слой гасит удары, когда оператор въезжает в паллет или наезжает на арматуру. У дешёвых шин этого слоя либо нет, либо он тонкий — и водитель вместо езды получает массаж позвоночника.

Протекторный слой (tread). Верхний, самый износостойкий. У премиум-серий — с высокой стойкостью к порезам (cut resistance) и отрывам кусков резины (chip resistance). У бюджета — обычная твёрдая резина, которая в карьере или на металлоломе отваливается кусками уже через 500 часов работы.

Двухслойная конструкция (без отдельного амортизирующего слоя) тоже встречается — обычно это самые дешёвые китайские варианты. По нашим наблюдениям, их ресурс на однотипных задачах — на 30–40% ниже, чем у трёхслойных, а к вибрации на позвоночнике оператора добавляется ускоренный износ подшипников и рулевых наконечников погрузчика. Экономия на шине превращается в ремонт ходовой.

Два разных мира: Super Elastic (CSE) и Press-on-Band (POB)

Здесь закупщики путаются чаще всего. Это не синонимы, это две разные технологии посадки на колесо.

Super Elastic (CSE, они же «суперэластик»). Ставятся на обычные пневматические диски — те же, что у пневматических шин. Стандартный вариант для 90% вилочных погрузчиков на складе: Heli, JAC, Toyota, Linde, Still, Jungheinrich. Размеры в дюймах (18x7-8, 21x8-9, 28x9-15) или метрические (250/75-15). По конструкции — трёхслойные, с бортовым кольцом, садятся на обод за счёт натяга.

Press-on-Bands (POB). Не имеют собственного диска в обычном понимании — это резиновая «гусеница», которая напрессовывается на специальный стальной барабан, приваренный к ступице. Применяются на электропогрузчиках с малой ходовой (Rocla, BT Lifters, ричтраки), на тягачах в аэропортах, на паллетоперевозчиках. Два подвида:

• POB со стальным основанием — резина завулканизирована прямо на стальное кольцо. Плюс: безупречная теплоотдача и сцепление резины со сталью. Минус: заменяется только вместе со стальной частью, дороже.
• POB со стальной проволокой — внутри резиновой базы проложены стальные кордовые нити. Посадка бывает цилиндрическая, с разрезом посередине (centre-split) или со смещённым разрезом (offset-split). Дешевле и легче в обслуживании.

Мы в «Сиджи» работаем с обоими типами, но для вилочного погрузчика в 99% случаев речь идёт именно про CSE. POB — это специализированная история для определённой техники.

Маркировка на боковине — разбираем от и до

На боковине цельнолитой шины обычно больше обозначений, чем на пневматике. Показываю, что важно читать закупщику.

• Размер. Два формата. Дюймовый «18x7-8» означает: 18 — наружный диаметр, 7 — ширина, 8 — посадочный диаметр на обод (в дюймах). Метрический «250/75-15»: 250 — ширина в мм, 75 — высота профиля в процентах от ширины, 15 — посадочный диаметр в дюймах.
• PR (Ply Rating) или LI (Load Index). Индекс нагрузки. Для цельнолитых у разных производителей указывается по-разному. Важно: брать запас по нагрузке не менее 15% от расчётной на колесо, а для техники с ковшом или стрелой — 25–30%.

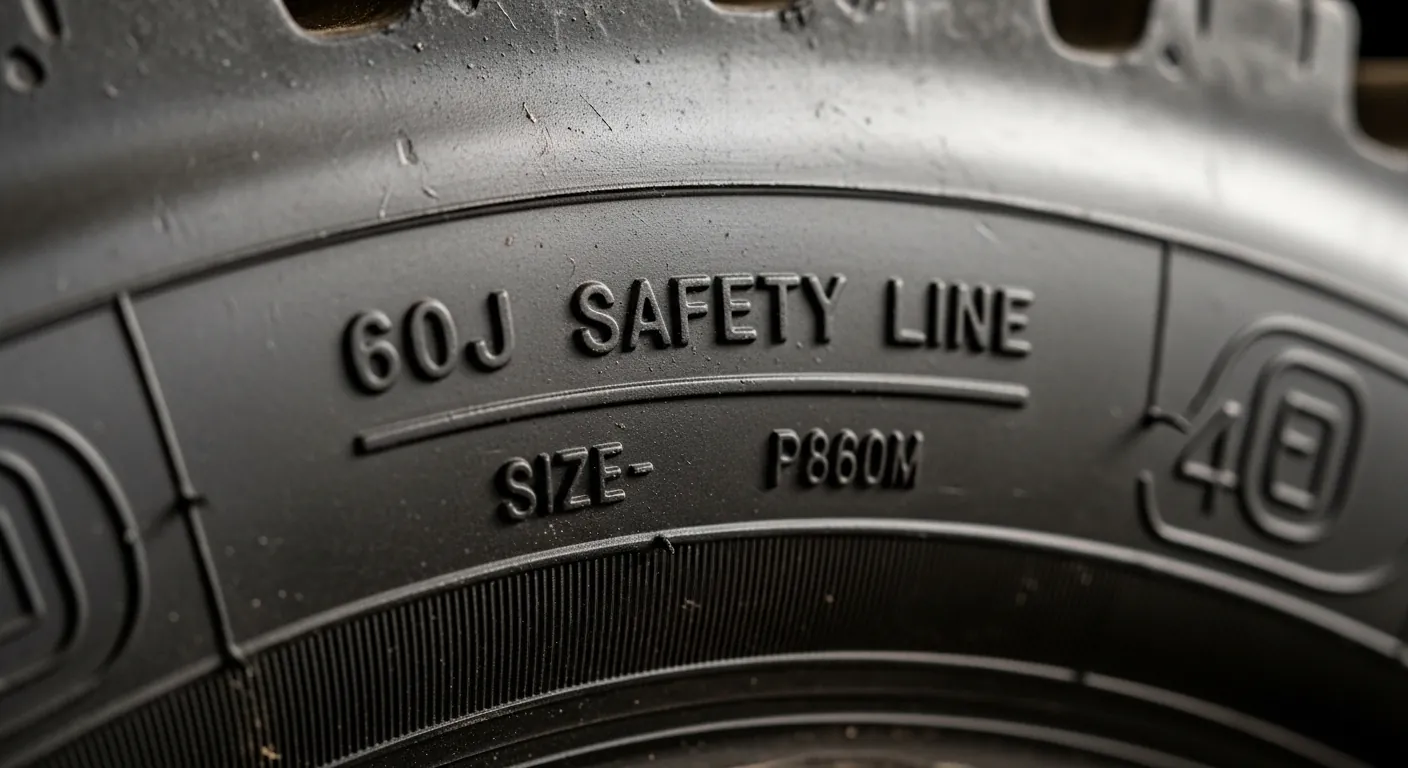

• 60 J. Самая важная маркировка, о которой половина закупщиков не знает. Это safety line — линия предельного износа. На боковине есть горизонтальная линия или шкала, верхний край которой показывает, до какого износа шина работает безопасно. 60 Дж — это нормированное значение ударной энергии, которую шина должна выдержать даже у этой черты. Износилась до линии — надо менять. Никаких «ещё немного подожду».
• NM или Non-Marking. Белая или серая шина для пищёвой, фармацевтической, медицинской промышленности. В составе нет сажи (carbon black), которая оставляет чёрный след на полу. Вместо неё — гидратированный диоксид кремния (silica) и натуральный каучук. Ресурс на 15–20% ниже, чем у обычной, но для чистых производств без вариантов.
• «NHS». Not for Highway Service — не для движения по дорогам общего пользования. Скорость ограничена обычно 25–40 км/ч. Для погрузчика это ни о чём, но знать стоит.

Плюс к этому — страна производства, дата изготовления (DOT-код или прямая дата), серийный номер, направление вращения (если шина асимметричная).

Сколько реально живёт цельнолитая шина — по брендам и условиям

Официальные цифры производителей — это всегда лучший сценарий: ровный бетон, разумная нагрузка, один оператор с прямыми руками. Реальный ресурс всегда меньше. Ниже — наша рабочая таблица, которую мы сами используем, когда консультируем клиента по выбору.



«Чистый склад» — это ровный бетон без металлических стружек и острых краёв, температурный режим 10–25 °C, средняя загрузка, вменяемый оператор. «Тяжёлые условия» — это металлолом, скрап, стружка, стройплощадка с арматурой, пищевые производства с частым мытьём полов, работа в минус двадцать или в плюс сорок.

Внутри одной серии разброс тоже бывает большой — у нас были клиенты, у которых BKT Maglift ходил 9500 мч, и соседи по индустрии, у которых та же шина сдохла за 3800. Разница — в эксплуатации. О ней следующий раздел.

Пресс решает — почему монтаж цельнолитых шин не кустарная история

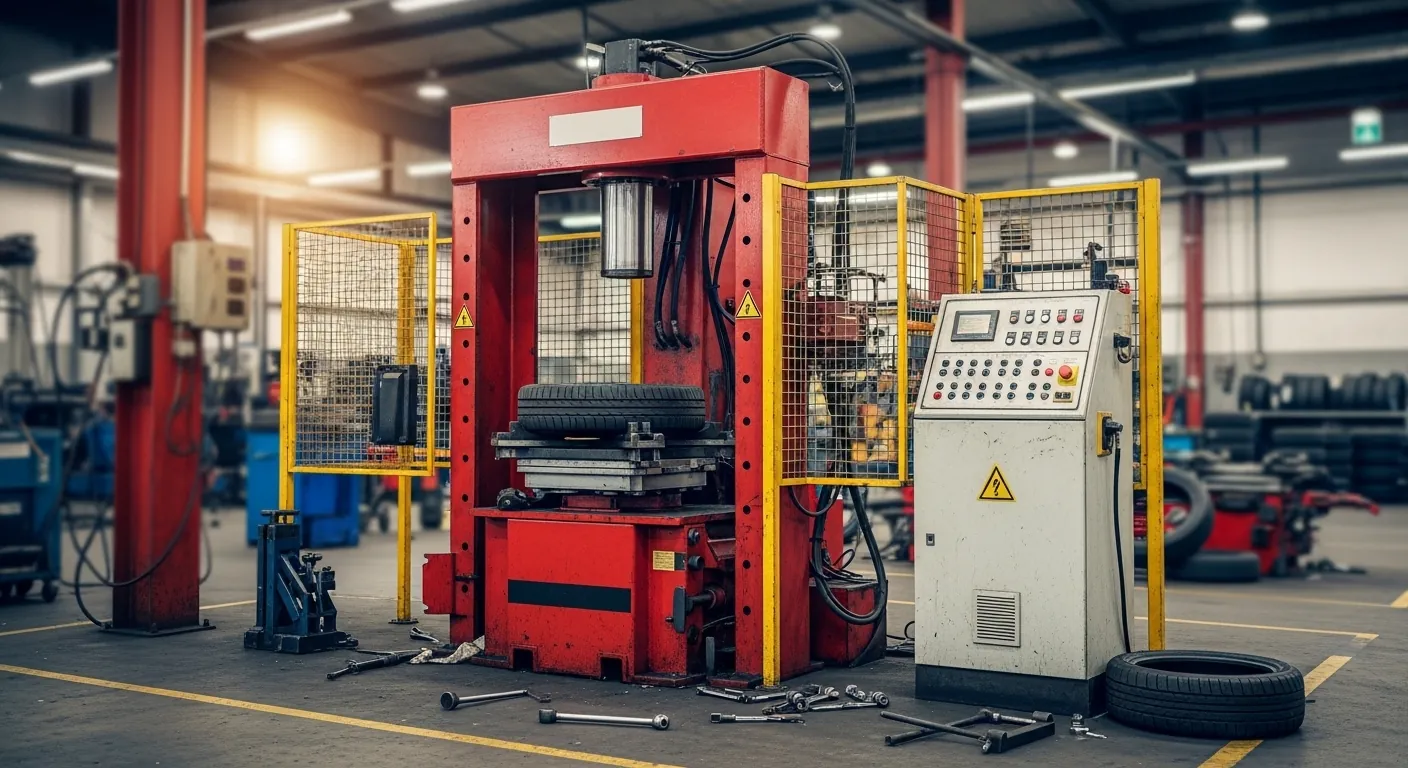

Вот где большинство экономий даёт обратный эффект. Цельнолитую шину нельзя посадить на обод «как пневматику» — монтировкой и компрессором. Её сажают под давлением гидравлического пресса — цифры от 60 до 125 тонн в обычной практике, а иногда и больше.

Почему нужен именно пресс. Посадочный диаметр шины меньше диаметра обода — это и называется «натяг». Натяг обеспечивает, что шина не провернётся под нагрузкой. Затянуть такой натяг руками невозможно физически — резину нужно равномерно прессовать в обод с усилием, превышающим прочность на сдвиг.

Почему 120 тонн — не маркетинг. Современные цельнолитые 15–16-дюймового посадочного размера на тяжёлом погрузчике требуют 80–110 тонн усилия при нормальной установке. Плюс запас — если шина старая и «приварилась» к ободу ржавчиной, для демонтажа нужно в 2–3 раза больше. В нашем сервисе стоит 120-тонный стационарный пресс с центрирующими адаптерами — это закрывает 95% случаев, включая снятие прикипевших колёс, которые на 60-тонном прессе просто не сдвинутся.

Типичные ошибки при монтаже в гаражном сервисе. Перекос при посадке — шина заходит наискось, потом бьёт весь сезон. Неочищенный обод (старая резина, ржавчина) — шина садится не до конца, через месяц начинается проворот. Отсутствие центрирующей оправки — посадочный диаметр смещается на 2–3 мм, и ресурс шины режется сразу вдвое. Все эти ошибки мы видели на машинах, которые к нам приезжают «после соседнего гаража».

Исключение — технология CSEasy от Continental. Это система с промежуточным коническим адаптером между шиной и диском. Адаптер затягивается обычным динамометрическим ключом, а демонтируется шестигранником. Пресс не нужен вообще. По цене CSEasy дороже классической CSE примерно на 20–25%, но для предприятий с большим парком и собственным сервисом окупается — не надо гнать машину в шиномонтаж. Минус — ограниченные размеры и совместимость только с определёнными дисками.

У нас в «Сиджи» мы предлагаем оба варианта: классический монтаж цельнолитых на 120-тонном прессе (с выездом бригады или в стационаре) и подбор CSEasy — это целый отдельный подход через нашу услугу монтажа цельнолитых шин.

8 ошибок, которые режут ресурс цельнолитой шины вдвое

Собрали из практики — то, на что мы указываем клиентам почти в каждом втором случае.

• Шина «по размеру, но на одну ступень слабее по нагрузке». Погрузчик 3 тонны, а шина рассчитана на 2,5. Работает? Работает. Но ресурс — в два раза меньше номинального, и риск внезапного отрыва протектора при перегрузе реален.
• Монтаж не на прессе. Уже разбирали. Половинный ресурс гарантирован.
• Работа на истёртой до safety line шине «ещё немного». После 60J линии разрушается амортизирующий слой, и нагрузка идёт напрямую на базу. На обод — тоже. Дальше разбивает диск, а он стоит 150–300 долларов.
• Длительные стоянки на одной точке. Оставили погрузчик на выходные на одном пятне — к понедельнику есть плоские места. На холодном складе при –5 °C достаточно 3 суток. Вибрация потом 2–3 часа работы, подшипники страдают.
• Постоянные старты с максимальным грузом. Бросок с места с полной паллетой греет пятно контакта до 80–90 °C. Цельнолитая на такой температуре теряет до 30% стойкости к порезам. Совет простой — плавный старт, не дёргать.
• Работа в минусовой температуре без прогрева. В –15 °C резина цельнолитой шины становится хрупкой. Первые 15–20 минут надо ездить без груза или с половинным — дать массе прогреться.
• Non-marking на металлоломе. Поставили серые шины на площадку со стружкой — пришли через месяц, протектор в клочки. Состав non-marking мягкий, он для чистых полов, а не для арматуры.
• Смешивание брендов на одной оси. Одна шина BKT, вторая Camso — диаметры отличаются даже в пределах одного размера на 3–5 мм. Износ идёт неравномерно, ось нагружается несимметрично, страдают подшипники и дифференциал.

Половина из этого списка — это вопрос инструктажа операторов и снабженцев, а не денег. Но экономический эффект от исправления — реальный и считается за один сезон.

Когда менять: 4 признака, по которым шина уже не работает

Приезжаем на объект, клиент говорит «посмотрите, ещё походит?». Мы смотрим на четыре вещи:

• Износ до safety line. Линия 60J либо уже видна едва-едва, либо протектор ниже её. Всё, точка невозврата. Безопасность для оператора, ходовая погрузчика и сама шина — всё под угрозой.
• Трещины по радиусу. Тонкие кольцевые трещины на боковине или протекторе, идущие по кругу. Это старение резины — шине больше 5–6 лет, либо она хранилась под солнцем. Ресурса в ней ещё, может, и есть, но отрыв куска — вопрос месяца.
• Отслоения протектора от базы. Где-то на протекторе — чуть просевшая «волна» или визуально видно, что верхний слой пошёл отдельно. Это расслоение, критический дефект. Шина под замену немедленно.
• Хронические плоские места. После простоя вибрация не уходит за 30–40 минут работы. Резина уже «запомнила» деформацию, равномерность восстановлена не будет. Можно попробовать переобжим на прессе, но обычно это отсрочка на пару месяцев, не больше.

Если заметили что-то из списка — не тяните до момента, когда колесо развалится посреди ангара. Мы постоянно держим на складе в Бресте ходовые размеры (5.00-8, 6.00-9, 6.50-10, 7.00-12, 8.25-15, 21x8-9, 28x9-15) — наличие и цены в каталоге шин. Подбор под конкретную технику — по телефону за 5 минут.

Как выбрать под свою задачу: короткий алгоритм

Если остался один вопрос — «а что купить именно мне?», держите упрощённый алгоритм:

• Определить тип — CSE (для обычного погрузчика) или POB (для ричтраков, складских тягачей с барабанной посадкой). 99% случаев — CSE.
• Определить размер по паспорту техники или снять маркировку со старой шины. Никаких «на глаз» или «соседи взяли такие».
• Посчитать запас по нагрузке — минимум 15%, лучше 20–25%.
• Выбрать сегмент по условиям: чистый склад в три смены — средний+ (BKT Maglift Premium, Solideal ED+), тяжёлые условия (скрап, стройка) — премиум (Continental CSE, Trelleborg), лёгкие условия и частая замена техники — средний (стандартный Maglift, Alliance).
• Уточнить цвет — чёрный или non-marking (для пищёвки).
• Проверить, на чём ставить: 120-тонный пресс в своём сервисе или в нашем, или вариант CSEasy без пресса.
• Заложить в бюджет замену всех 4 колёс одним брендом и серией — не мешать.

По шагам 2, 3, 5 и 6 мы с менеджерами «Сиджи» обычно проходимся по телефону вместе с клиентом — это быстрее, чем читать 10 каталогов самостоятельно. И бесплатно.
